摩擦擺隔震支座 ，自帶球面的上下連接板與內部 球冠體清塊構成 ，上部結構通過上連接板支承在滑塊 上 ，當?shù)卣鸢l(fā)生時，上部結構水平力克服球形滑動面 與滑塊間的摩擦力 ，結構將以球面中心距為擺長作擺 式運動 ，地震能量將在上部結構的不斷擺動中以摩擦 生熱的形式消耗。

和橡膠隔震支座一樣 ，摩擦擺隔震支座的隔震原 理也是依靠延長結構周期、提供較高的隔震層阻尼比 來實現減小地震作用的目的。和橡膠隔震支座相比 ， 摩擦擺隔震支座由于真主體材料為金屬 ，其加工質量容易保證 ，具有更高的性能可靠性 ；在大震作用 下不會發主損傷 ，減少更換的風險 ；支座設計和施工更加簡單方便。

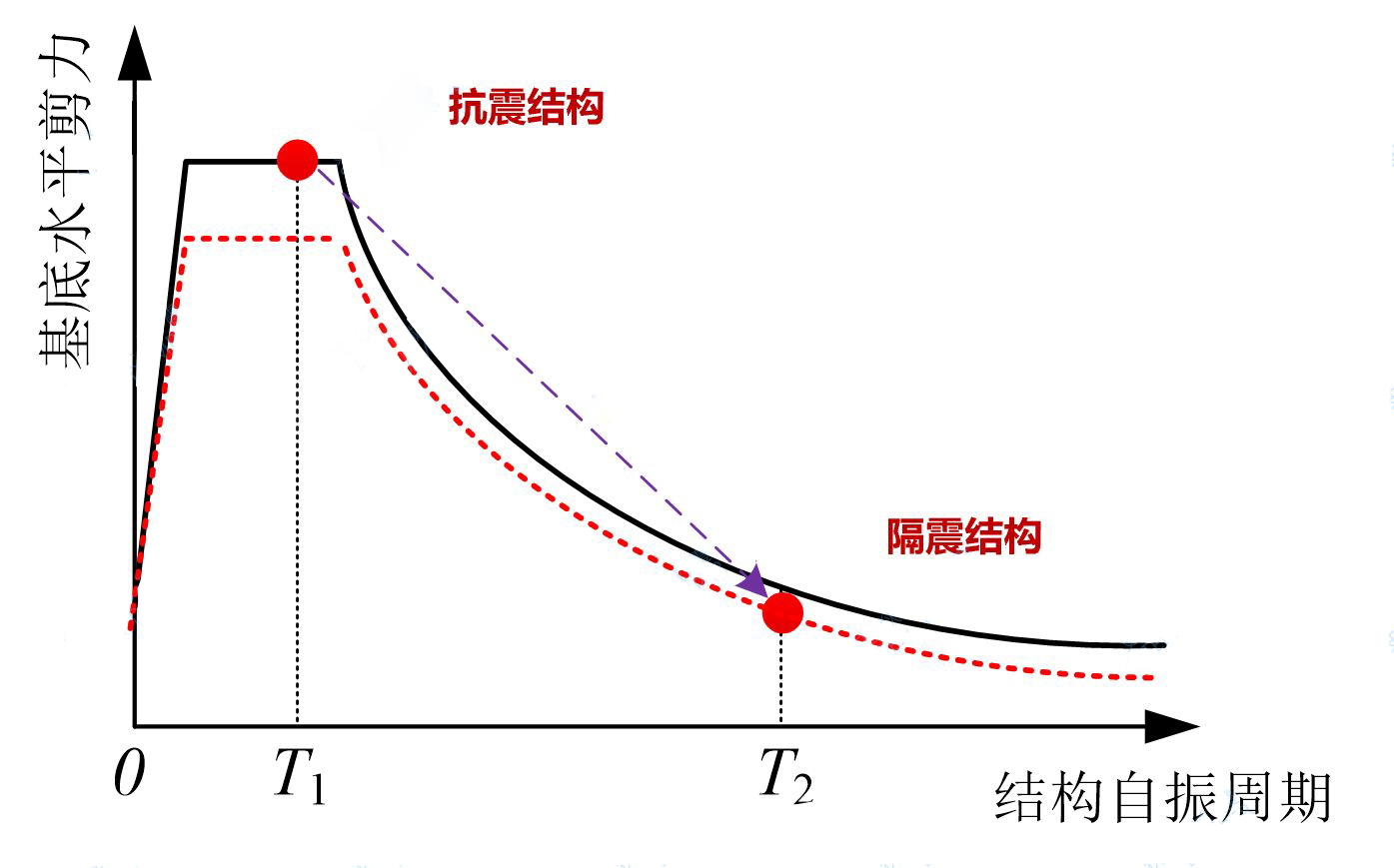

摩擦擺式隔震支座主要作用在于延長結構周期 ，減小 地震響應。結構產生水平位移時 ，滑塊與連接板的相互作用也能 產生一定恢復力，保證結構具有適當?shù)乃絼偠取?/span>摩擦材料一般采用 聚四氟乙烯、改性聚四氟乙烯及改 性超高分子量聚乙烯。
